施工图纸的作用是什么？

施工图是工程施工的主要依据之一，是进行投标报价的基础，是进行工程结算的依据，是编制工程施工计划、物资采购计划、资金分配计划、劳动力组织计划等等的依据。

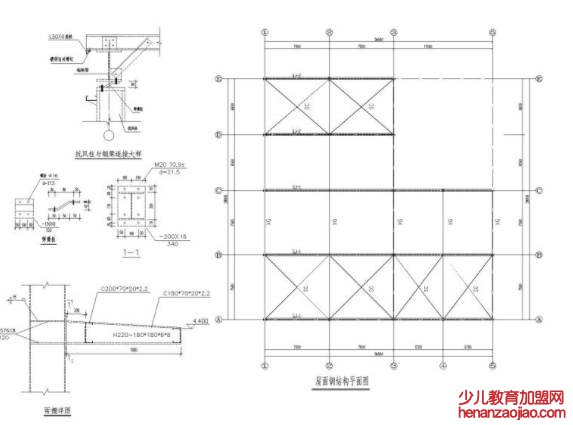

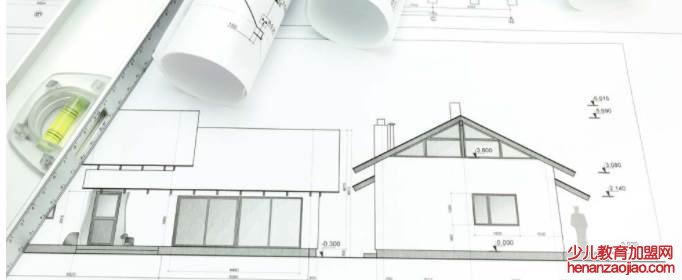

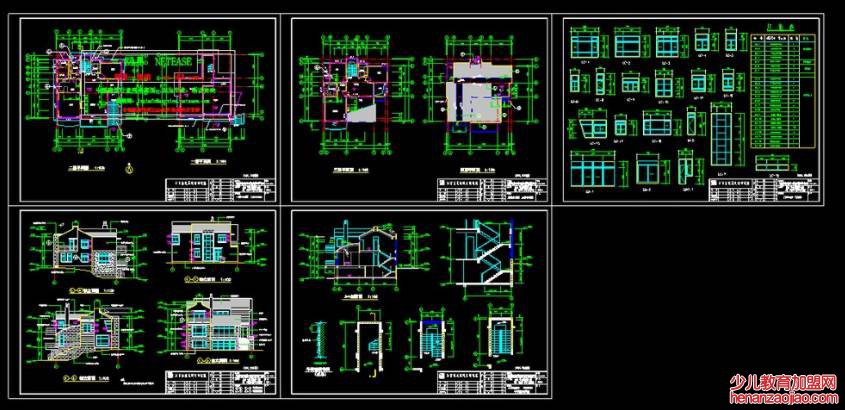

施工图是表示工程项目总体布局，建筑物、构筑物的外部形状、内部布置、结构构造、内外装修、材料作法以及设备、施工等要求的图样。施工图按种类可划分为建筑施工图、结构施工图、水电施工图等；施工图主要由图框、平立面图、大样图、指北针、图例、比例等部分组成。

施工图对建筑施工而言作用重大，是工程建设的过程依据，也是工程完工验收的基础参照，更为工程投用后的维修以及养护提供可靠参考。但在对施工图进行设计时面临各种问题的多重考验，对施工图进行优化设计在提高设计深度和建筑质量等方面影响重大。

施工图所携带的所有信息中涵盖了工程不同部位对高程控制、材料选用以及各个构件的相对位置等，技术和管理人员按照工程总工期要求以及各分部工程的施工工序和相互联系及影响，结合人员机具配备情况以及天气、地质等客观环境的限制对具体的施工计划和步骤进行实时安排和调整，以实现施工管控措施更加科学化和灵活化。

建筑施工图纸对于施工实际的作用毋庸赘言，只有充分彻底地重视施工图纸的重要性，积极探寻发现图纸设计中潜在的问题并直觉加以规避和改善，才是全面保证设计能与施工实际高度贴合的根本途径。
